تحقیق و توسعه
چمبر صنعتی دقیق برای آزمون دما، رطوبت و دوام محصول
در بسیاری از صنایع، محصول قبل از ورود به بازار باید در شرایطی سختتر یا متفاوت از محیط معمول آزمایش شود. یک قطعه الکترونیکی ممکن است در گرمای شدید، سرمای زیاد یا رطوبت بالا مورد استفاده قرار گیرد؛ یک قطعه خودرو باید تغییرات دمایی مداوم را تحمل کند و یک ماده ساختمانی نیز ممکن است برای بررسی رفتار و دوام خود به شرایط کنترلشده دما و رطوبت نیاز داشته باشد.
چمبر صنعتی یا Environmental Test Chamber برای ایجاد همین شرایط کنترلشده طراحی میشود. این دستگاه امکان شبیهسازی پارامترهایی مانند دما، رطوبت و تغییرات برنامهریزیشده شرایط محیطی را فراهم میکند تا رفتار نمونه، قطعه یا محصول در شرایط مختلف بررسی شود.
فردوس تجهیز انواع چمبرهای صنعتی و تست محیطی را برای کاربردهای تحقیقاتی، کنترل کیفیت و صنعتی طراحی و تولید میکند. در این دسته میتوانید تجهیزاتی مانند چمبر شرایط محیطی، چمبر دما و رطوبت، چمبر کیورینگ و مدلهای بزرگ Walk-in را بررسی کنید. برخی مدلهای فعلی سایت قابلیتهایی مانند کنترل برنامهپذیر دما و رطوبت، دیتالاگر، ذخیره اطلاعات و اجرای سیکلهای مختلف آزمون را نیز ارائه میکنند.
چمبر صنعتی چیست؟
چمبر صنعتی یک محفظه کنترلشده است که برای قرار دادن نمونه یا محصول در شرایط محیطی مشخص استفاده میشود. بسته به طراحی دستگاه، میتوان متغیرهایی مانند دما، رطوبت نسبی و تغییرات زمانی این پارامترها را کنترل کرد.
هدف از استفاده از چمبر صرفاً گرم یا سرد کردن یک محصول نیست. آنچه اهمیت دارد این است که شرایط تعریفشده در طول آزمون با دقت و پایداری مناسب ایجاد شود و نمونهها تا حد ممکن تحت شرایط مشخص و قابل تکرار قرار بگیرند.
این موضوع در استانداردهای بینالمللی آزمون محیطی نیز اهمیت زیادی دارد. IEC 60068-3-6 روشهایی برای بررسی عملکرد چمبرهای دما و رطوبت ارائه میدهد تا مشخص شود دستگاه میتواند الزامات آزمونهای محیطی مرتبط را تأمین کند.
بنابراین هنگام خرید چمبر صنعتی فقط نباید به عدد حداقل و حداکثر دمای دستگاه توجه کرد؛ نحوه توزیع دما، پایداری شرایط، ظرفیت سرمایشی و گرمایشی، رطوبت، گردش هوا و نوع کنترلر هم اهمیت زیادی دارند.
چمبر صنعتی چه کاربردهایی دارد؟
چمبرهای صنعتی در واحدهای تحقیق و توسعه، کنترل کیفیت و آزمایشگاههای صنایع مختلف استفاده میشوند. کاربرد دقیق دستگاه به نوع محصول و استاندارد آزمون بستگی دارد.
از جمله کاربردهای متداول میتوان به موارد زیر اشاره کرد:
- تست مقاومت محصول در دمای بالا و پایین
- بررسی عملکرد قطعات در رطوبت بالا
- شبیهسازی شرایط حملونقل و نگهداری
- بررسی رفتار محصول در تغییرات پیوسته دما
- انجام آزمونهای دوام و پایداری
- تست قطعات الکترونیکی و الکتریکی
- آزمون قطعات خودرو و تجهیزات صنعتی
- بررسی مواد پلیمری و قطعات ساختهشده از مواد مختلف
- انجام آزمونهای کیورینگ در صنایع سیمان، بتن و گچ
استاندارد IEC 60068-2-1 به آزمون عملکرد تجهیزات و قطعات در دمای پایین میپردازد و IEC 60068-2-2 شرایط آزمون در گرمای خشک را تعریف میکند. همچنین IEC 60068-2-14 برای بررسی اثر تغییرات دمای محیط بر نمونهها استفاده میشود.
انواع چمبر صنعتی
نوع چمبر باید بر اساس فرآیند آزمون انتخاب شود. همه چمبرها قابلیتها و محدوده کاری یکسانی ندارند و انتخاب اشتباه دستگاه میتواند باعث شود شرایط واقعی پروتکل آزمون قابل اجرا نباشد.

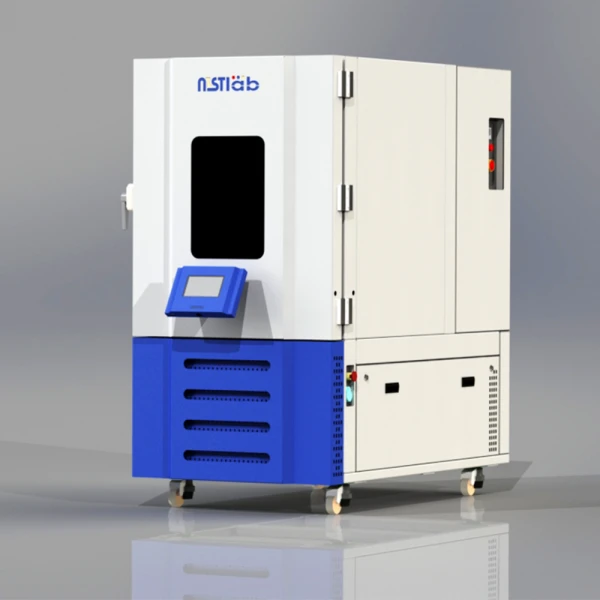

چمبر دما و رطوبت
چمبر دما و رطوبت یکی از پرکاربردترین انواع چمبر تست محیطی است. در این دستگاه، دما و رطوبت نسبی فضای داخلی بهصورت کنترلشده تنظیم میشوند.
این نوع چمبر در صنایعی مانند قطعهسازی، الکترونیک، مواد، تجهیزات صنعتی و بسیاری از واحدهای تحقیق و توسعه مورد استفاده قرار میگیرد.
یکی از مدلهای موجود در فردوس تجهیز نیز برای کنترل همزمان دما و رطوبت طراحی شده و بر اساس اطلاعات فعلی سایت از سیستم کنترل هوشمند استفاده میکند.
چمبر شرایط محیطی
چمبر شرایط محیطی برای شبیهسازی محیطی طراحی میشود که محصول ممکن است در زمان استفاده، نگهداری یا حملونقل تجربه کند.
برای مثال ممکن است یک قطعه ابتدا در دمای پایین و سپس در دمای بالاتر قرار گیرد یا عملکرد آن در محیط با رطوبت مشخص بررسی شود.
مزیت چنین دستگاهی این است که آزمون میتواند در محیط کنترلشده و تا حد امکان قابل تکرار انجام شود؛ بنابراین نتایج نمونههای مختلف بهتر با یکدیگر قابل مقایسه خواهند بود.

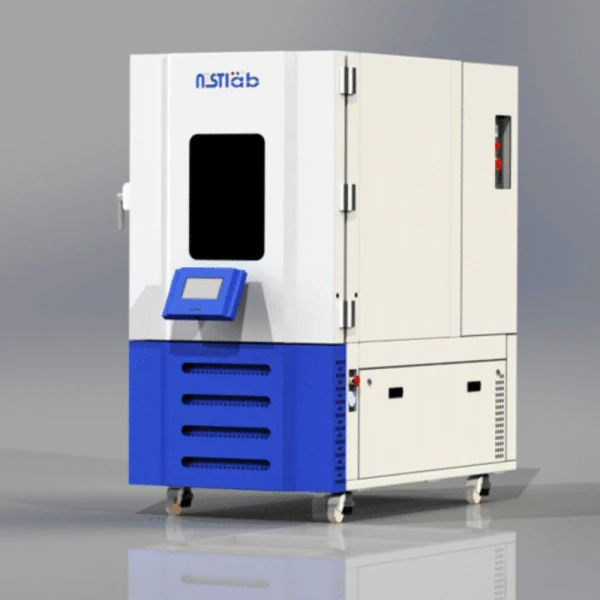

چمبر تست دما و رطوبت
در آزمونهایی که محصول باید سیکلهای مختلف دما و رطوبت را طی کند، استفاده از چمبر تست دما و رطوبت برنامهپذیر اهمیت بیشتری پیدا میکند.
برخی مدلهای موجود در فردوس تجهیز امکان تعریف سیکلهای متفاوت و تنظیم شیب تغییر دما و رطوبت را دارند. یکی از مدلهای معرفیشده در سایت نیز بر اساس مشخصات منتشرشده، بازه دمایی وسیعی تا دماهای بسیار پایین و بالا را پوشش میدهد.
در چنین دستگاههایی، کنترلر برنامهپذیر باعث میشود اپراتور بتواند آزمون چندمرحلهای را بدون تنظیم دستی مداوم دستگاه اجرا کند.

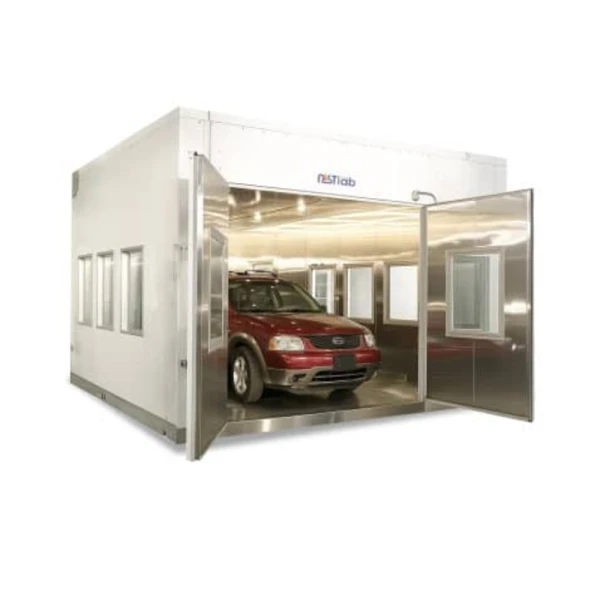

چمبر Walk-in برای قطعات بزرگ
اگر نمونه یا محصول از نظر ابعاد بزرگ باشد، چمبرهای کابینتی معمولی پاسخگوی نیاز پروژه نیستند. در این شرایط میتوان از چمبر Walk-in استفاده کرد.
Walk-in Chamber در واقع یک محیط بزرگ کنترلشده است که اپراتور میتواند برای قرار دادن تجهیزات یا نمونههای بزرگ وارد آن شود.
فردوس تجهیز نیز چمبر تست دما و رطوبت Walk-in را در سبد فعلی محصولات خود دارد.
در انتخاب چنین دستگاهی، ابعاد نمونه فقط یکی از پارامترهاست. توان سرمایش و گرمایش با توجه به حجم زیاد محفظه، میزان بار حرارتی نمونه، نحوه گردش هوا، عایقبندی و محل نصب نیز باید از ابتدا محاسبه شوند.

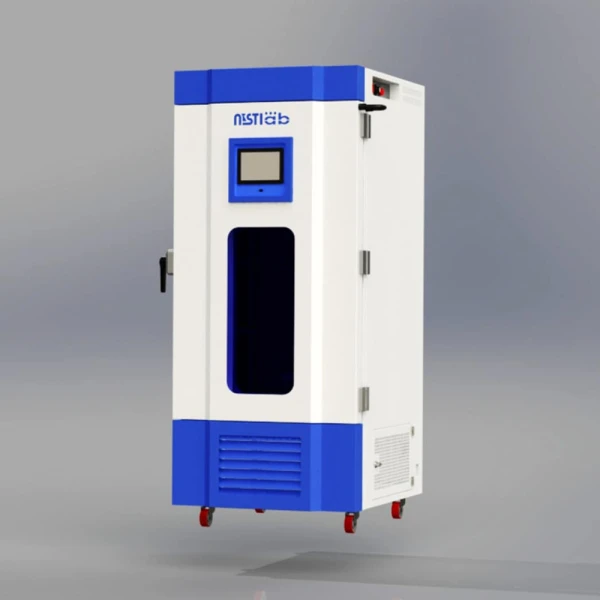

چمبر کیورینگ برای بتن، سیمان و گچ
یکی دیگر از تجهیزات موجود در این دسته، چمبر کیورینگ است.
این دستگاه برای ایجاد شرایط کنترلشده جهت عملآوری نمونههایی مانند بتن، سیمان و گچ استفاده میشود. فردوس تجهیز چمبرهای کیورینگ را در ظرفیتهای مختلف ارائه کرده و در برخی مدلها قابلیتهایی مانند کنترل دما و رطوبت، برنامهریزی چندمرحلهای، مانیتورینگ و ذخیره اطلاعات روی USB وجود دارد.
در چنین کاربردهایی، ثبات شرایط محیطی اهمیت زیادی دارد؛ زیرا تغییرات کنترلنشده دما یا رطوبت میتواند بر فرآیند عملآوری نمونه اثر بگذارد.
مهمترین مشخصات چمبر صنعتی هنگام خرید
برای خرید چمبر صنعتی بهتر است قبل از استعلام قیمت، مشخصات آزمون مشخص شوند. چند پارامتر اصلی نقش تعیینکنندهای در انتخاب دستگاه دارند.
محدوده دمایی
اولین سؤال این است که نمونه در چه حداقل و حداکثر دمایی باید آزمایش شود.
اگر آزمون فقط در محدوده دمای مثبت انجام میشود، انتخاب یک سیستم سرمایشی بسیار قدرتمند ممکن است هزینه اضافی ایجاد کند. در مقابل، اگر تستهای پروژه به دماهای منفی پایین نیاز داشته باشند، سیستم سرمایش باید متناسب با آن طراحی شود.
IEC نیز آزمون سرما و گرمای خشک را در استانداردهای جداگانه IEC 60068-2-1 و IEC 60068-2-2 پوشش داده است.
محدوده رطوبت
اگر فرآیند آزمون شامل رطوبت باشد، علاوه بر حداکثر و حداقل درصد RH باید رابطه میان دما و رطوبت قابل دستیابی نیز بررسی شود.
همه ترکیبهای دما و رطوبت از نظر فنی در تمام نقاط محدوده عملکرد دستگاه قابل ایجاد نیستند. بنابراین بهتر است نقاط واقعی آزمون قبل از سفارش دستگاه مشخص شوند.
استانداردهای IEC برای آزمون رطوبت نیز میان شرایط مختلف تفاوت قائل میشوند. IEC 60068-2-78 به آزمون رطوبت بالا در دمای ثابت و بدون میعان میپردازد، در حالی که IEC 60068-2-30 برای شرایط رطوبت بالا همراه با تغییرات چرخهای دما تدوین شده است.
نرخ تغییر دما یا Ramp Rate
یکی از مشخصات مهمی که گاهی هنگام خرید نادیده گرفته میشود، سرعت افزایش و کاهش دما است.
برای مثال ممکن است دو چمبر هر دو بتوانند از دمای منفی به دمای مثبت برسند، اما یکی این تغییر را بسیار سریعتر انجام دهد.
اگر پروتکل تست نیازمند تغییرات سریع یا مشخص دمایی باشد، Ramp Rate باید از ابتدا در طراحی دستگاه لحاظ شود.
IEC 60068-2-14 نیز دقیقاً به آزمونهایی میپردازد که اثر تغییر دمای محیط بر نمونه را بررسی میکنند.
پایداری و یکنواختی دما مهمتر از عدد نمایشگر است
فرض کنید کنترلر چمبر دمای 60 درجه را نشان میدهد. این عدد بهتنهایی نشان نمیدهد که تمام نقاط محفظه دقیقاً در همان شرایط قرار دارند.
در یک چمبر حرفهای باید میان سه مفهوم تفاوت قائل شد:
دقت سنسور نشان میدهد سنسور تا چه اندازه مقدار واقعی را درست اندازهگیری میکند.
پایداری یا Stability میزان تغییر شرایط در یک نقطه طی زمان را نشان میدهد.
یکنواختی یا Uniformity نشان میدهد دما یا رطوبت در نقاط مختلف فضای کاری تا چه حد به یکدیگر نزدیک هستند.
نسخه جدید IEC 60068-3-6 نیز بر تعیین و ارزیابی عملکرد چمبرهای دما و رطوبت و موضوعاتی مانند یکنواختی دما و رطوبت تمرکز دارد.
بنابراین هنگام مقایسه چمبرها بهتر است فقط عباراتی مانند «دقت 0.1 درجه» را معیار قرار ندهید و درباره عملکرد واقعی فضای کاری دستگاه سؤال کنید.
انتخاب حجم چمبر بر اساس نمونه
حجم بیشتر همیشه به معنای انتخاب بهتر نیست.
چمبر باید فضای کافی برای نمونه و گردش مناسب هوا داشته باشد، اما خرید دستگاه بسیار بزرگتر از نیاز میتواند هزینه اولیه و مصرف انرژی را افزایش دهد.
از طرف دیگر، پر کردن بیش از حد فضای چمبر ممکن است گردش هوا را مختل کند و روی یکنواختی شرایط اثر بگذارد.
برای نمونههای تولیدکننده گرما نیز موضوع مهمتر میشود. IEC 60068-3-7 به بررسی عملکرد چمبر دمایی در حالت وجود بار، شامل نمونههای تولیدکننده و غیرتولیدکننده گرما، توجه دارد.
به همین دلیل هنگام سفارش بهتر است ابعاد، تعداد نمونهها و میزان حرارت تولیدی آنها در اختیار تیم فنی قرار گیرد.
دیتالاگر و ثبت اطلاعات آزمون
در تستهای صنعتی طولانیمدت، صرفاً مشاهده لحظهای صفحه کنترل کافی نیست.
دیتالاگر امکان ثبت دما، رطوبت و سایر پارامترها در طول آزمون را فراهم میکند. این دادهها میتوانند برای بررسی عملکرد دستگاه، گزارش کنترل کیفیت یا مستندسازی آزمون مورد استفاده قرار گیرند.
برخی چمبرهای فردوس تجهیز در مشخصات فعلی خود دارای قابلیت ذخیره اطلاعات، برنامهریزی و انتقال داده هستند.
اگر ثبت داده برای پروژه اهمیت دارد، پیش از خرید مشخص کنید چه پارامترهایی باید ثبت شوند، فاصله زمانی ثبت داده چقدر است و اطلاعات با چه فرمتی باید قابل دریافت باشند.
کالیبراسیون و اطمینان از صحت نتایج
چمبر صنعتی در بسیاری از واحدها بخشی از فرآیند کنترل کیفیت است؛ بنابراین قابل اعتماد بودن شرایط ایجادشده اهمیت زیادی دارد.
نکته مهم این است که کالیبراسیون سنسور با ارزیابی عملکرد کل چمبر یکسان نیست. IEC 60068-3-11 نیز در بحث عدم قطعیت شرایط چمبرهای اقلیمی به همین تفاوت اشاره میکند و توضیح میدهد که Characterization محفظه به شرایطی مربوط است که نمونه واقعاً داخل فضای کاری تجربه میکند.
برای آزمایشگاههایی که بر اساس سیستمهای کیفیت فعالیت میکنند، ISO/IEC 17025 نیز بر قابلیت اعتماد نتایج آزمون و کالیبراسیون تأکید دارد.
قیمت چمبر صنعتی به چه عواملی بستگی دارد؟
قیمت چمبر صنعتی نمیتواند فقط بر اساس حجم دستگاه تعیین شود.
مهمترین عوامل مؤثر بر قیمت عبارتاند از محدوده دمایی، محدوده رطوبت، ظرفیت داخلی، Ramp Rate، نوع سیستم سرمایش، توان گرمایش، عایقبندی، کنترلر، سنسورها، دیتالاگر، ابعاد، تجهیزات حفاظتی و میزان سفارشیسازی دستگاه.
برای مثال، ساخت چمبری که باید به دماهای بسیار پایین برسد با دستگاهی که فقط در محدوده مثبت کار میکند از نظر سیستم برودتی متفاوت است. همچنین Walk-in Chamber به دلیل حجم، عایقبندی و ظرفیت سیستمهای کنترلی ساختار متفاوتی دارد.
به همین دلیل برای دریافت قیمت دقیق، بهتر است ابتدا پروتکل آزمون و مشخصات فنی مورد نیاز مشخص شود.
طراحی و ساخت چمبر صنعتی سفارشی
در پروژههای صنعتی همیشه نمیتوان از یک مدل آماده استفاده کرد. ممکن است ابعاد نمونه خاص باشد، محدوده دمایی متفاوتی نیاز باشد یا کارفرما به چند مرحله برنامهریزی، دیتالاگر، پورت عبور کابل یا قابلیت مانیتورینگ نیاز داشته باشد.
در چنین شرایطی ساخت چمبر صنعتی سفارشی میتواند انتخاب مناسبتری باشد.
فردوس تجهیز انواع مختلفی از چمبرهای صنعتی را تولید کرده و بر اساس محصولات موجود سایت، امکان ارائه دستگاهها در ظرفیتها و مشخصات فنی متفاوت وجود دارد.
در سفارش سفارشی بهتر است قبل از طراحی، نوع نمونه، ابعاد، وزن، بار حرارتی، بازه دما و رطوبت، Ramp Rate، مدت تست، استاندارد آزمون و نیاز به ثبت داده مشخص شود.
خرید چمبر صنعتی از فردوس تجهیز
خرید چمبر تست محیطی تصمیمی بلندمدت است. این دستگاه ممکن است سالها در واحد کنترل کیفیت یا R&D فعالیت کند؛ بنابراین انتخاب صحیح آن باید بر اساس پروتکل آزمون انجام شود، نه صرفاً قیمت یا حداکثر دمای درجشده در کاتالوگ.
در فردوس تجهیز میتوانید مدلهای مختلف چمبر شرایط محیطی، چمبر دما و رطوبت، چمبر کیورینگ و چمبر Walk-in را بررسی کنید و در پروژههایی که به شرایط خاص نیاز دارند، مشخصات فنی مورد نظر را برای طراحی دستگاه مطرح کنید.
اگر میان چند مدل مردد هستید، بهتر است پیش از سفارش اطلاعاتی مثل ابعاد نمونه، محدوده دما و رطوبت، مدت آزمون، سرعت تغییر دما و استاندارد مورد استفاده را در اختیار کارشناسان قرار دهید تا انتخاب چمبر بر اساس نیاز واقعی آزمون انجام شود.پ
سوالات متداول درباره چمبر صنعتی
چمبر صنعتی چیست؟
چمبر صنعتی محفظهای کنترلشده برای ایجاد شرایطی مانند دما و رطوبت مشخص است و در تست دوام، کنترل کیفیت و تحقیقات صنعتی مورد استفاده قرار میگیرد.
قیمت چمبر صنعتی چقدر است؟
قیمت به ظرفیت، محدوده دما و رطوبت، سیستم سرمایش، Ramp Rate، کنترلر، دیتالاگر و سایر مشخصات فنی بستگی دارد.
تفاوت چمبر دما با چمبر دما و رطوبت چیست؟
چمبر دمایی فقط شرایط حرارتی را کنترل میکند، اما چمبر دما و رطوبت امکان کنترل همزمان دما و درصد رطوبت نسبی را نیز دارد.
برای قطعات بزرگ چه نوع چمبری مناسب است؟
اگر نمونه در چمبر کابینتی جا نشود یا تعداد قطعات زیاد باشد، میتوان از چمبرهای بزرگ Walk-in استفاده کرد.
آیا امکان ساخت چمبر صنعتی سفارشی وجود دارد؟
بسته به نیاز پروژه میتوان مشخصاتی مانند ابعاد، ظرفیت، محدوده دما و رطوبت، کنترلر و امکانات ثبت داده را در مرحله طراحی بررسی کرد.
هنگام خرید چمبر چه اطلاعاتی باید ارائه کنیم؟
نوع آزمون، استاندارد مورد استفاده، ابعاد و تعداد نمونهها، محدوده دما و رطوبت، Ramp Rate، مدت تست و نیاز به ثبت داده از مهمترین اطلاعات اولیه هستند.
